YTTW

電壓等級：0.6/1 kV
導體材料：電工銅
絕緣材料：無機礦物質絕緣
電纜芯數：1、2、3、3+1、4、3+2、4+1、5

關鍵詞：

YTTW

所屬分類：

YTTW

產品咨詢電話：

YTTW

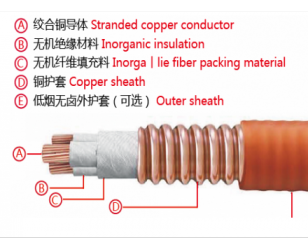

產品名稱：銅護套軋紋無機絕緣電纜

應用范圍：多使用于對電纜有阻燃要求的多種場合敷設，如高層建筑、賓館、醫院、地鐵、核電站、發電廠、礦石、石油、化工等。

型號：YTTW

電壓等級：0.6/1 kV

導體材料：電工銅

絕緣材料：無機礦物質絕緣

電纜芯數：1、2、3、3+1、4、3+2、4+1、5

1芯~19芯軋紋護套電纜綜合數據
導體標稱截面mm²	芯絕緣標稱厚度mm		帶絕緣標稱厚度mm	銅護套標稱厚度mm						電纜標稱厚度mm
導體標稱截面mm²	芯絕緣標稱厚度mm		帶絕緣標稱厚度mm	1芯	2芯	3芯	4芯	7、12、19芯	1芯	2芯	3芯	4芯	7芯	12芯	19芯
1	0.8	（0.4）	0.4	0.4	0.4	0.4	0.4	0.4	4.13	6.46	6.76	7.26	8.59	11.22	13.25
1.5	0.8	（0.4）		0.4	0.4	0.4	0.4	0.4	4.38	6.96	7.30	8.06	9.34	12.86	14.9
2.5	0.8	（0.4）		0.4	0.4	0.4	0.4	0.4	4.98	7.96	8.80	9.90	10.54	14.71	/
4	0.8	（0.4）		0.4	0.4	0.4	0.4	/	5.26	9.30	10.20	11.00	/	/	/
6	0.8	（0.4）		0.4	0.4	0.4	0.4	/	5.96	10.70	11.30	12.60	/	/	/
10	0.8	（0.5）		0.4	0.4	0.4	0.4	/	7.80	14.20	14.80	16.90	/	/	/
16	1.0	（0.5）		0.4	0.4	0.4	0.5	/	8.80	16.80	17.70	19.20	/	/	/
25	1.0	（0.5）		0.4	0.5	0.5	0.5	/	10.50	19.30	20.40	22.20	/	/	/
35	1.1	（0.55）		0.4	0.5	0.5	0.5	/	11.50	21.55	20.70	24.90	/	/	/
50	1.2	(0.6)	0.5	0.5	0.5	0.5	0.5	/	13.60	19.70*	22.80*	25.00*	/	/	/
70	1.2	(0.6)		0.5	0.5	0.5	0.6	/	15.30	21.90*	25.60*	28.20*	/	/	/
95	1.2	(0.6)		0.5	0.5	0.5	0.6	/	18.30	24.10*	28.50*	32.20*	/	/	/
120	1.2	(0.6)		0.5	0.5	0.5	0.6	/	19.80	25.00*	31.30*	35.00*	/	/	/
150	1.4	(0.7)	0.6	0.5	0.6	0.6	/	/	21.80	28.50*	33.90*	/	/	/	/
185	1.4	(0.7)		0.5	0.6	/	/	/	23.40	30.80*	/	/	/	/	/
240	1.4	(0.7)		0.6	0.6	/	/	/	16.10	34.20*	/	/	/	/	/
300	1.6	(0.8)		0.6	/	/	/	/	28.80	/	/	/	/	/	/
400	1.6	(0.8)		0.6	/	/	/	/	31.70	/	/	/	/	/	/
500	1.8	(0.9)		0.6	/	/	/	/	36.20	/	/	/	/	/	/
630	2.0	(1.0)		0.6	/	/	/	/	40.00	/	/	/	/	/	/
注1：*表示導電線芯采用半圓形或扇形。注2：括號內的數字為2芯~19芯電纜的芯絕緣標稱厚度。
注1：*表示導電線芯采用半圓形或扇形。注2：括號內的數字為2芯~19芯電纜的芯絕緣標稱厚度。
